Tuyến metro số 17 Hà Nội kết nối với những tuyến nào? Hai điểm cắt trên 22,6 km hành lang

Câu trả lời ngắn: tuyến metro số 17 cắt đúng hai hành lang quy hoạch khác trên toàn bộ chiều dài 22,6 km, tương ứng 22,62 km trong hồ sơ CAD. Điểm thứ nhất là hành lang M5, ở khoảng km 16,6. Điểm thứ hai là hành lang M8, nằm ngay tại đầu mút phía bắc của tuyến. Cả hai đều thuộc nửa sau hành lang, nghĩa là hơn mười sáu cây số đầu tiên của M17 không cắt bất kỳ hành lang nào.

Hai điểm cắt trên 22,6 km là con số rất thấp. Trong ma trận giao cắt của cả mười bảy hành lang thuộc cùng bộ dữ liệu, M8 có hai mươi chín điểm cắt, M10 có hai mươi hai, M4 có hai mươi mốt. M17 xếp thứ mười sáu, chỉ hơn M12 với đúng một điểm cắt. Luận điểm “M17 là một hành lang gần như tách khỏi mạng lưới lõi” vì thế vẫn đứng vững, và đó là xương sống của bài viết này. Nhưng nó phải được nói đúng: tuyến có hai điểm cắt, chứ không phải không có điểm nào.

Nhắc lại ranh giới dữ liệu trước khi đi tiếp. Dữ liệu nguồn chỉ có tim tuyến, tên tuyến, mã tuyến, hướng tuyến, màu và chiều dài. Không có danh sách nhà ga, không có phân định ngầm và trên cao, không có vị trí depot, không có chỉ giới hành lang. Mọi nhận định về điểm dừng và khả năng chuyển tuyến trong bài đều là phân tích của người viết. Ngoài ra, cách đánh số trong hồ sơ tham khảo này có thể khác cách đánh số trong quy hoạch chính thức, nên các ký hiệu M5, M8, M17 dưới đây được hiểu là mã của hồ sơ này chứ không phải số hiệu tuyến đã công bố.

Vì sao ba mươi khung ảnh chỉ thấy một vạch tuyến duy nhất

Người đọc lật hết ba mươi khung ảnh vệ tinh trong thư mục tuyến sẽ chỉ thấy một vạch màu xám lam, và rất dễ kết luận rằng vùng này không có hành lang quy hoạch nào khác. Kết luận đó sai, và cần nói rõ lý do.

Bộ ảnh được chụp ở chế độ chỉ bật riêng tuyến M17, tắt toàn bộ mười sáu hành lang còn lại. Mục đích là để người xem theo dõi được một tuyến liền mạch qua ba mươi khung mà không bị rối bởi các vạch màu khác cắt ngang. Hệ quả là việc không nhìn thấy tuyến nào khác trong ảnh phản ánh cách chụp chứ không phản ánh thực địa.

Vì thế, hai điểm cắt nêu trong bài không được tìm ra bằng cách nhìn ảnh. Chúng được xác định bằng phép tính giao cắt hình học giữa các chuỗi toạ độ tim tuyến trong dữ liệu gốc, sau đó mới quy đổi ngược ra vị trí điểm ảnh trong từng khung để đối chiếu với địa danh đọc được. Đây là điểm khác biệt về phương pháp mà người đọc cần nắm, bởi nó quyết định mức tin cậy của mọi con số phía sau.

Cách đo khoảng cách và cách xác định điểm cắt trong bài này

Một ước lượng bằng cảm giác nhìn ảnh có thể lệch gấp đôi so với thực tế, và một con số lệch gấp đôi đủ để đảo ngược kết luận về khả năng trung chuyển. Bài viết vì thế dùng hai công cụ tách bạch.

Với khoảng cách trên ảnh. Mỗi khung có một thanh tỷ lệ ở góc dưới bên phải ghi 200 m, kèm dòng 500 ft bên dưới. Trên ảnh gốc kích thước 3200 nhân 2000 điểm ảnh, thanh 200 m đó dài đúng 179 điểm ảnh. Suy ra một điểm ảnh tương ứng khoảng 1,115 mét, và một cây số tương ứng khoảng 897 điểm ảnh. Toàn bộ ba mươi khung được chụp ở cùng một mức phóng nên tỷ lệ này áp dụng đồng nhất cho cả bộ. Sai số thực tế vào khoảng vài chục mét, chủ yếu do vị trí neo của biểu tượng bản đồ không trùng đúng tâm công trình.

Với vị trí điểm cắt. Toạ độ điểm cắt lấy từ phép tính hình học trên dữ liệu gốc. Vị trí theo km dọc tuyến được tính bằng chiều dài cung tích lũy từ đầu tuyến. Sau đó toạ độ được chiếu ngược về hệ điểm ảnh của từng khung để biết điểm cắt rơi vào khung nào và nằm cạnh địa danh nào.

Hai điểm cắt hành lang trên toàn tuyến

Hành lang cắt qua	Toạ độ (vĩ độ, kinh độ)	Vị trí trên M17	Khung ảnh tương ứng	Địa danh đọc được

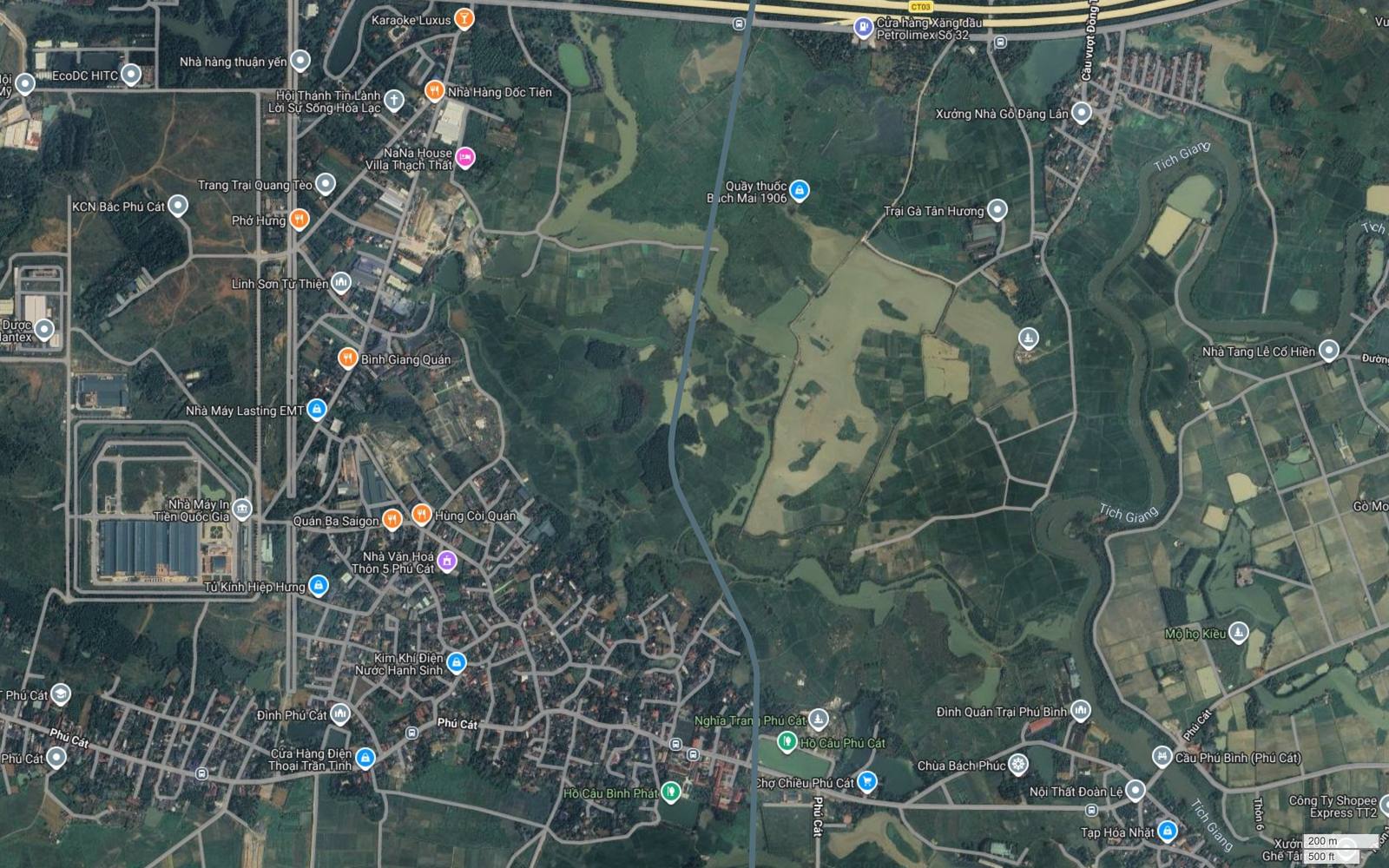

M5	20,989135 – 105,566371	khoảng km 16,6	ảnh 21, 22, 23	Nút Đại lộ Thăng Long tại Đồng Trúc

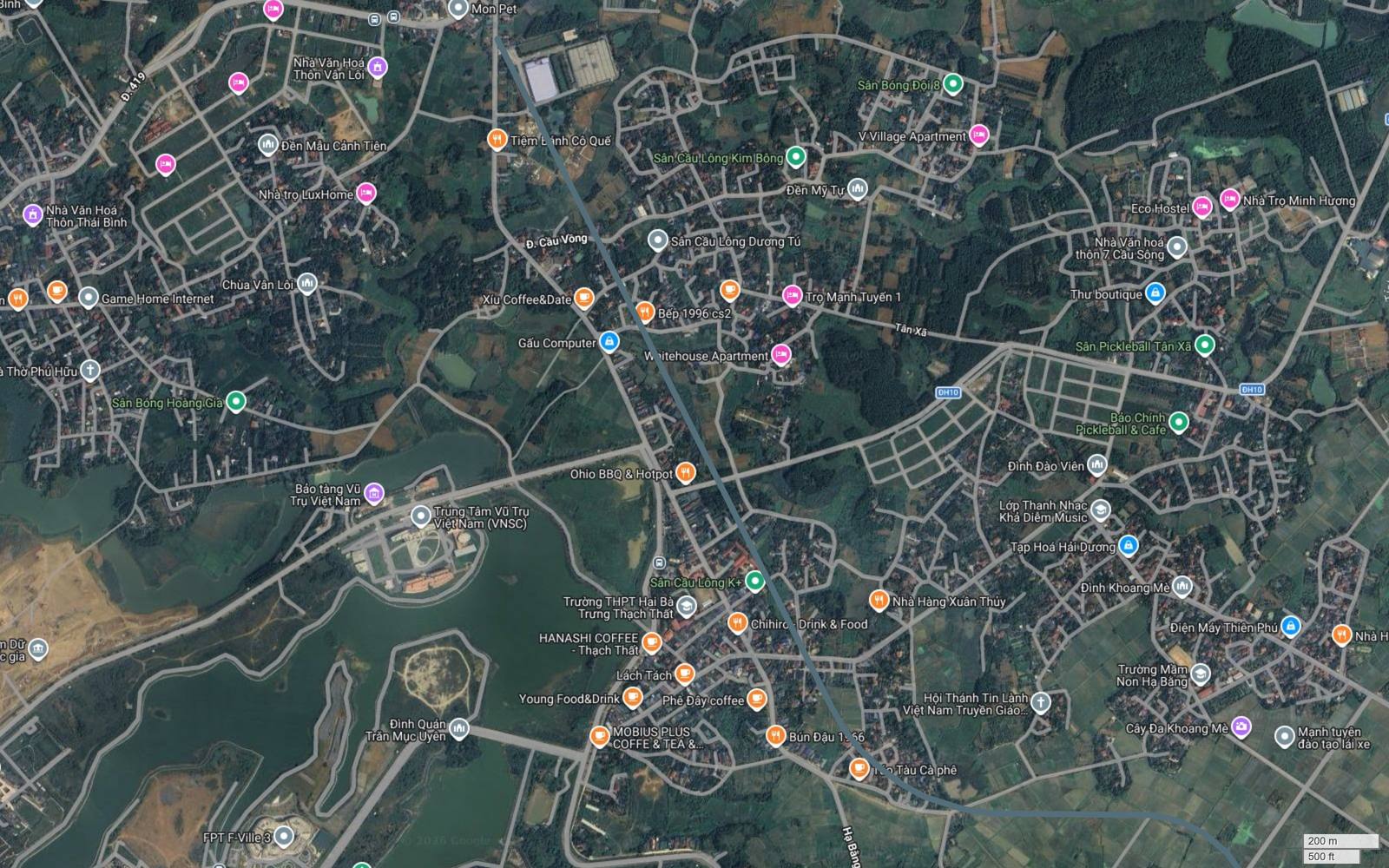

M8	21,033325 – 105,545579	cuối tuyến	ảnh 29, 30	Bình Yên, sát tỉnh lộ ĐT420, gần Mon Pet

Bảng giao cắt gốc ghi điểm cắt M8 ở khoảng 96% chiều dài, tương đương quãng km 21,6. Khi đo lại trực tiếp trên chuỗi toạ độ tim tuyến, toạ độ điểm cắt này trùng đúng đỉnh cuối cùng của M17 với sai lệch bằng không, tức nằm ở km 22,65. Bài viết ghi cả hai cách tính để người đọc tự đối chiếu; điều chắc chắn trong cả hai trường hợp là điểm cắt nằm ở đoạn cuối cùng của tuyến.

Cảnh báo bắt buộc: điểm cắt hành lang không phải ga chuyển tàu

Điểm cắt thứ nhất tại km 16,6: trùng đúng nút Đại lộ Thăng Long ở Đồng Trúc

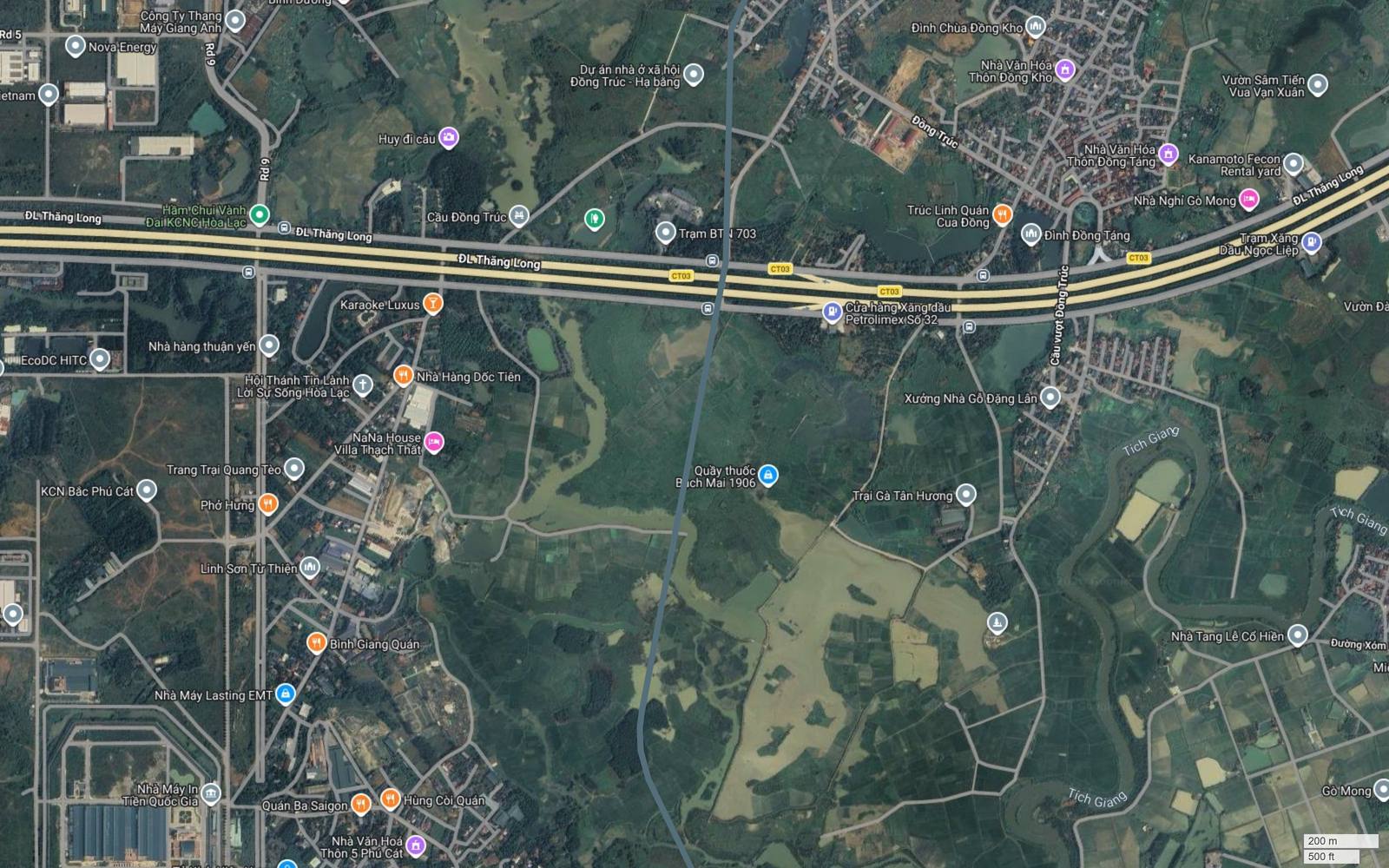

Đây là phát hiện đáng giá nhất của bài viết. Khi chiếu toạ độ điểm cắt M5 về hệ điểm ảnh của khung 22, nó rơi vào vị trí lệch chưa tới bốn mươi mét so với chỗ tim tuyến M17 băng qua Đại lộ Thăng Long. Bốn mươi mét nằm gọn trong sai số đọc ảnh, nghĩa là hai vị trí này trên thực tế là một.

Kiểm tra hướng cục bộ của hành lang M5 tại điểm cắt cho kết quả khớp hoàn toàn: đoạn tuyến M5 ở đó chạy theo phương gần đúng đông tây, phương vị khoảng 94 độ, đúng phương của Đại lộ Thăng Long tại Đồng Trúc. Thuộc tính hướng chính của cả hành lang M5 cũng ghi hướng đông, 88 độ. Nói cách khác, hành lang M5 trong hồ sơ này bám trục Đại lộ Thăng Long ở đoạn qua Đồng Trúc, còn M17 cắt ngang qua nó.

Ý nghĩa của điều đó rất lớn với người đọc quan tâm tới khả năng đi lại. Trong bài viết về nút giao và trong phần dưới đây, nút Đồng Trúc vốn đã được nhận diện là điểm cắt hạ tầng nặng nhất và là nơi duy nhất trên tuyến hội đủ điều kiện vật lý cho một đầu mối trung chuyển. Nay hoá ra đó cũng chính là nơi M17 gặp một hành lang quy hoạch khác. Hai lớp lập luận độc lập nhau cùng chỉ về một chỗ.

Các cự ly đo bằng thanh tỷ lệ trên khung 22 quanh vị trí này như sau:

• Cách Trạm BTN 703: khoảng 180 m về phía tây.
• Cách cửa hàng xăng dầu Petrolimex số 32: khoảng 300 m về phía đông.
• Cách Cầu Đồng Trúc trên đại lộ: khoảng 550 m về phía tây.
• Cách Cầu vượt Đồng Trúc: khoảng 900 m về phía đông.
• Cách Hầm chui Vành đai Khu công nghệ cao Hòa Lạc: khoảng 1,2 km về phía tây.

Tập cự ly này nói lên một điều cụ thể: hạ tầng để người và xe chuyển hướng qua đại lộ đã tồn tại sẵn, gồm một cầu, một cầu vượt và một hầm chui trong bán kính hơn một cây số. Trên ảnh cũng thấy các biểu tượng điểm dừng xe buýt bám cả hai chiều đại lộ ngay quanh vị trí này.

Khung 23 bổ sung lý do kinh tế. Trong bán kính chừng một cây số quanh nút có Chợ Trúc Động, khu dân cư Vực Giang với siêu thị Winmart+, các cụm Đồng Kho và Đồng Táng, cùng điểm đánh dấu Dự án nhà ở xã hội Đồng Trúc – Hạ Bằng nằm cách tim tuyến chừng tám mươi mét. Một đầu mối trung chuyển chỉ có giá trị khi quanh nó có người, và ở Đồng Trúc điều kiện đó đã sẵn.

Điểm cắt thứ hai: đầu mút phía bắc nằm ngay trên hành lang M8

Điểm cắt thứ hai đáng chú ý vì một lý do khác hẳn: nó trùng với chính đầu mút phía bắc của tuyến. Đo lại trên chuỗi toạ độ tim tuyến, toạ độ điểm cắt với hành lang M8 trùng đúng đỉnh cuối cùng của M17, sai lệch bằng không mét.

Điều này đảo ngược một cách đọc thường gặp. Nhìn lướt khung ảnh 30, vạch màu có vẻ dừng đột ngột giữa vùng đất trống và dễ khiến người xem nghĩ rằng đầu mút được đặt tuỳ tiện hoặc hồ sơ còn dang dở. Phép tính cho thấy ngược lại: tuyến dừng đúng chỗ gặp một hành lang quy hoạch khác. Đo kỹ trên ảnh còn cho thấy điểm dừng nằm sát mép tỉnh lộ ĐT420, như trình bày ở phần dưới. Đây là lập luận mạnh nhất cho giả thiết rằng đầu mút phía bắc được chọn có chủ đích, như một điểm nối tiềm năng chứ không phải một điểm cụt.

Hướng cục bộ của hành lang M8 tại điểm cắt là phương đông bắc – tây nam, và thuộc tính hướng chính của cả hành lang M8 ghi hướng tây, 284 độ. M8 là hành lang dài nhất và nhiều điểm cắt nhất trong bộ dữ liệu, với hai mươi chín điểm cắt trên 178,5 km. Việc M17 chạm được vào một hành lang có mức kết nối cao như vậy, dù chỉ tại đúng đầu mút, là chi tiết có trọng lượng khi đánh giá triển vọng dài hạn của tuyến.

Các cự ly đo bằng thanh tỷ lệ quanh đầu mút, trên khung 30:

• Cách mép tỉnh lộ ĐT420: chưa tới 20 m. Ở đoạn này ĐT420 chạy theo phương bắc nam, đi qua Siêu thị Đức Thành Thạch Thất rồi xuống Mon Pet, và đầu mút tuyến nằm ngay bên đông của trục đó.
• Cách nút giao ĐT420 với nhánh đường rẽ tây vào Mon Pet: khoảng 130 m về phía nam.
• Cách điểm đánh dấu Mon Pet: khoảng 130 m về phía tây bắc.
• Cách Siêu thị Đức Thành Thạch Thất: khoảng 270 m về phía bắc.
• Cách Trường Tiểu học Bình Yên: khoảng 540 m về phía bắc.
• Cách Nhà máy Techno Door: khoảng 930 m về phía đông bắc.

Cần đính chính một cách đọc dễ mắc phải ở khung ảnh này. Nhìn lướt, vạch màu có vẻ dừng giữa đồng trống và cách xa mọi trục đường, vì nhãn chữ ĐT420 được đặt ở góc trên khung, cách đầu mút khá xa. Nhưng nhãn chữ không phải là con đường. Lần theo chính nét vẽ của trục ĐT420 từ nhãn đó xuống phía nam, trục này đi qua Siêu thị Đức Thành Thạch Thất, qua nút rẽ vào Mon Pet rồi tiếp tục chạy xuống nam, và đầu mút tuyến nằm sát ngay bên cạnh. Đo tới nhãn chữ sẽ ra vài trăm mét; đo tới tim đường thật chỉ ra vài chục mét. Đây đúng là loại sai số mà việc đo bằng thanh tỷ lệ, thay vì ước lượng bằng mắt, sinh ra để loại bỏ. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.

Kết hợp hai dữ kiện, đầu mút phía bắc hiện ra hoàn toàn khác với ấn tượng ban đầu. Nó nằm đồng thời trên hành lang quy hoạch M8 và sát mép một tỉnh lộ đang khai thác. Một điểm cuối tuyến hội tụ cả hai điều kiện đó khó có thể là kết quả ngẫu nhiên.

Mười sáu cây số đầu không cắt hành lang nào

Đây là cách diễn đạt vừa đúng vừa cho thấy đúng bản chất vấn đề. Điểm cắt đầu tiên nằm ở km 16,6, còn hành lang dài 22,6 km. Nghĩa là đoạn từ đầu mút phía tây nam ở Yên Bình, qua Tiến Xuân, Đông Xuân, Yên Xuân, Phú Cát cho tới trước Đồng Trúc, dài hơn mười sáu cây số và chiếm khoảng ba phần tư chiều dài tuyến, hoàn toàn không cắt hành lang quy hoạch nào khác.

Khung 01 cho thấy một nghịch lý của đoạn này. Tim tuyến chạy song song Đại lộ Thăng Long, cách tim đại lộ chỉ khoảng tám mươi tới một trăm hai mươi mét theo số đo trên ảnh. Vì hành lang M5 bám trục đại lộ ở đoạn Đồng Trúc, câu hỏi tự nhiên là hai hành lang có kề nhau ở ngay đầu tuyến hay không. Dữ liệu giao cắt trả lời rằng chúng không cắt nhau ở đây; điểm cắt duy nhất giữa M17 và M5 nằm mãi tới km 16,6.

Khung 02 giải thích vì sao. Tim tuyến rời đại lộ sau khoảng hai cây số chạy kèm và bẻ xuống nam, mở đầu một vòng cung lớn quanh vùng Hòa Lạc. Về bản chất, M17 là tuyến vòng phục vụ nội vùng chứ không phải tuyến hướng tâm, và đặc tính ấy quyết định toàn bộ khả năng kết nối của nó. Một tuyến vòng đi men rìa ngoài của một vùng thì tự nhiên sẽ ít gặp các tuyến hướng tâm hơn nhiều so với một tuyến xuyên tâm.

Những đầu mối vận tải mà tuyến chạm tới trên thực địa

Bên cạnh hai điểm cắt hành lang, việc tuyến chạm gì trên mặt đất vẫn là câu hỏi có ích, vì đó là thứ tồn tại ngay hôm nay chứ không nằm trên giấy. Rà từng khung ảnh cho kết quả sau.

Loại đầu mối	Có xuất hiện trên bộ ba mươi khung ảnh không	Ghi nhận
Ga đường sắt quốc gia	Không	Không có nhãn nhà ga, không có hành lang ray trên mặt đất
Bến xe khách liên tỉnh	Không	Không có nhãn bến xe trong bất kỳ khung nào
Cảng hàng không	Không	Không có đường băng hay nhà ga hàng không
Đường cao tốc, đại lộ	Có	Đại lộ Thăng Long, ký hiệu CT03, chạm tuyến hai lần
Quốc lộ	Có	Quốc lộ 21A, cắt tuyến một lần tại Phú Cát
Tỉnh lộ	Có	ĐT446 chạy kèm suốt đoạn giữa; ĐT420 và ĐT419 gần đầu mút phía bắc
Điểm dừng xe buýt	Có	Rải dọc Đại lộ Thăng Long, ĐT446 và Quốc lộ 21A
Bãi đỗ xe quy mô lớn	Có	Bãi đỗ xe Khu công nghệ cao Hòa Lạc, thấy trong khung 28

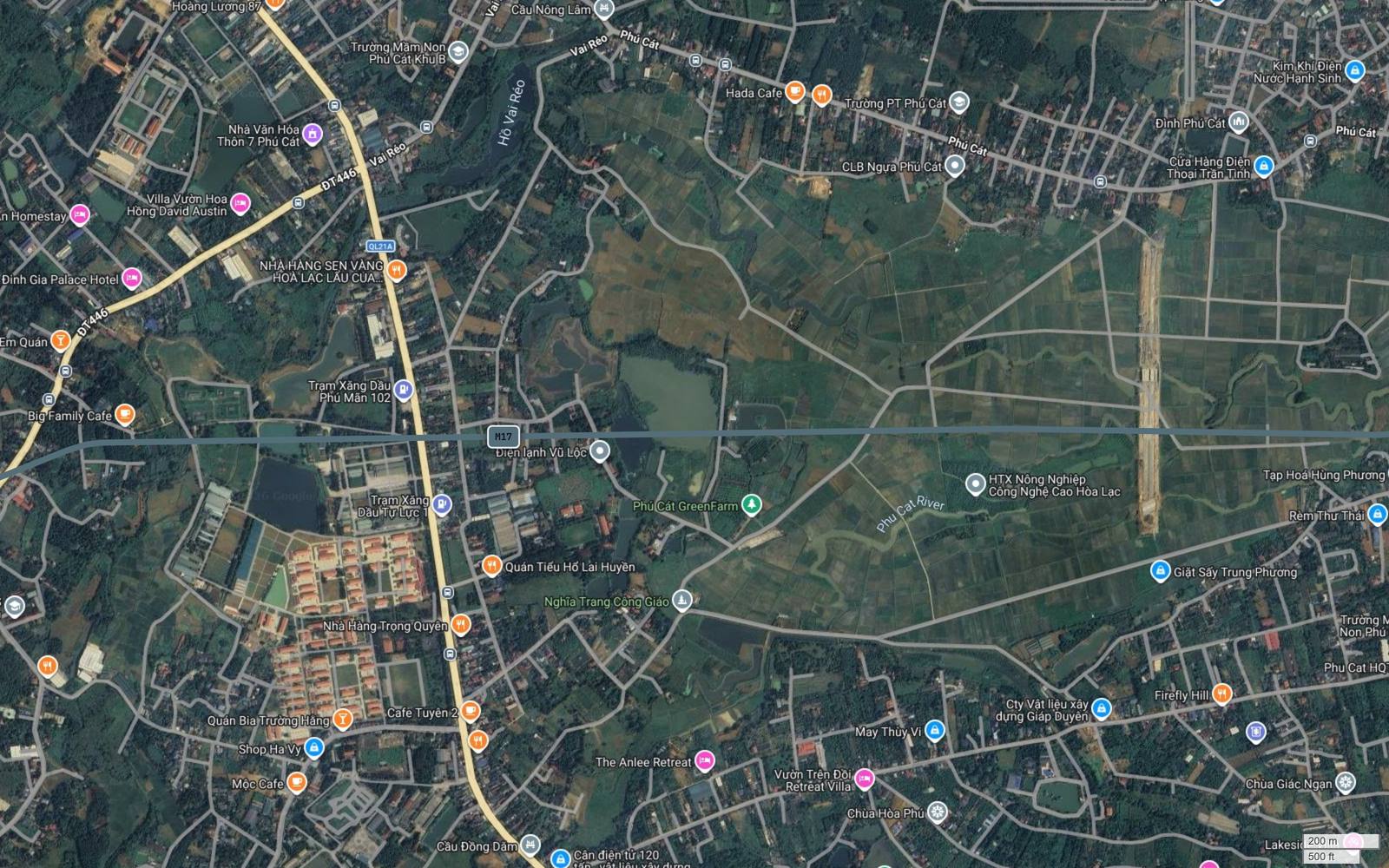

Nút Phú Cát trên Quốc lộ 21A là đầu mối đường bộ quan trọng thứ hai của tuyến, phục vụ luồng đi lại bắc nam mà Đại lộ Thăng Long không đảm nhận. Đo trên khung 12, điểm cắt cách Trạm Xăng Dầu Phú Mãn 102 khoảng 130 m về phía bắc và cách Trạm Xăng Dầu Tự Lực 1 khoảng 120 m về phía nam, với Cầu Đồng Dăm cách khoảng 1,1 km về phía nam. Hai cây xăng nằm hai bên một điểm cắt là chỉ dấu kinh điển của một nút giao có lưu lượng thật. Điều đáng lưu ý là nút này nằm trong đoạn mười sáu cây số đầu, tức không trùng với điểm cắt hành lang nào.

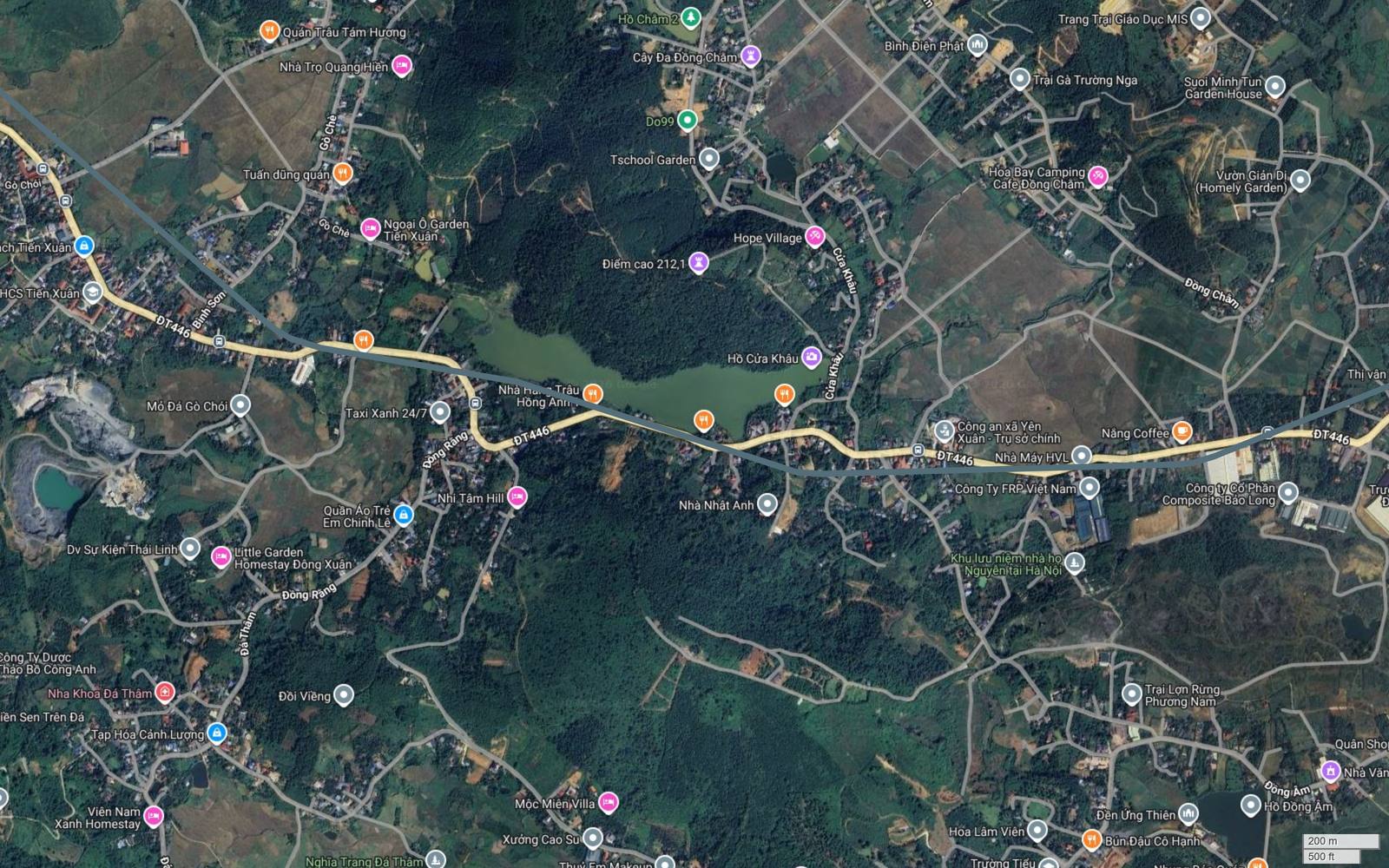

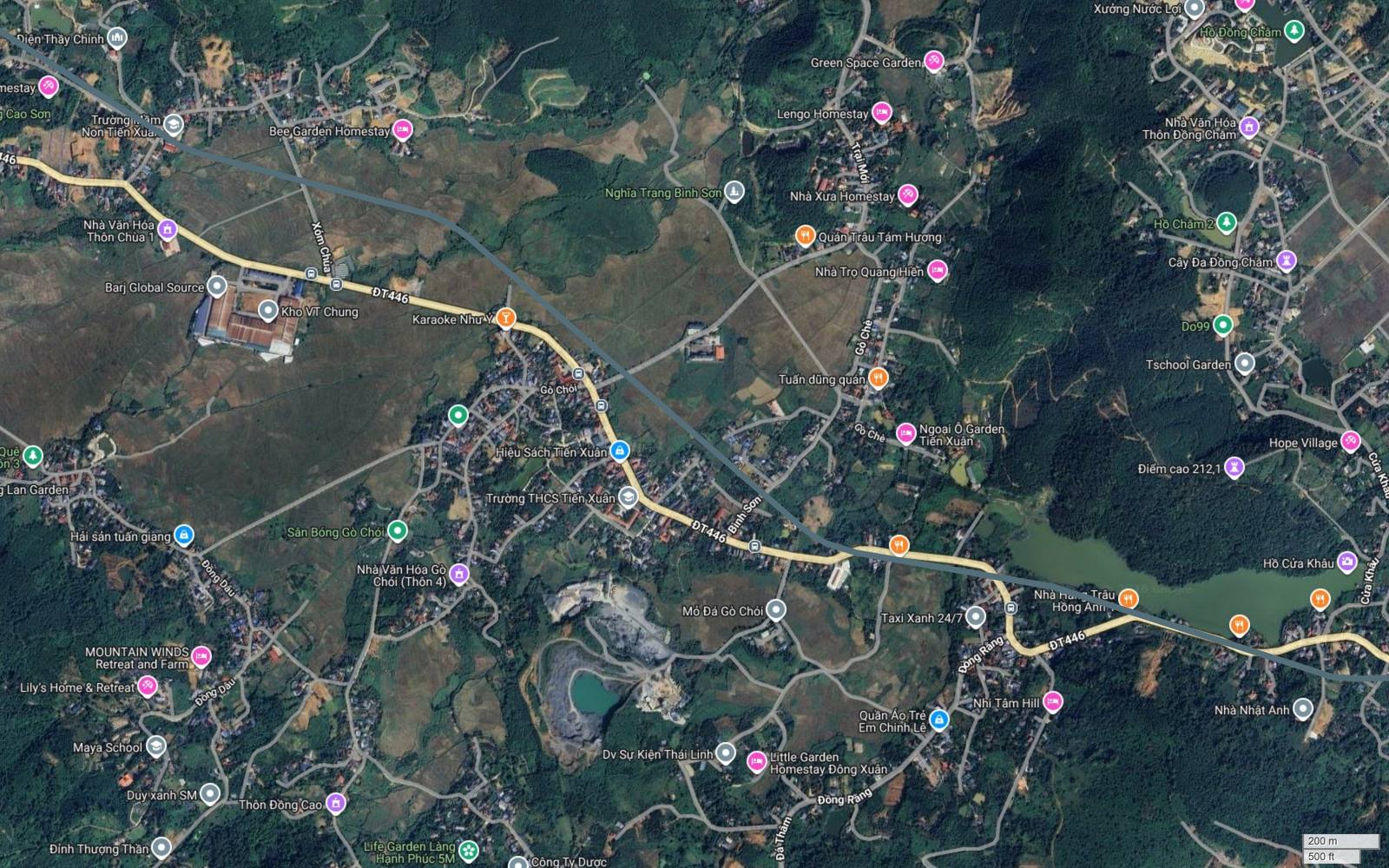

ĐT446 là tuyến gom nội vùng quan trọng nhất mà M17 tiếp xúc. Từ khung 05 tới khung 13, hai trục chạy gần như song song, với khoảng cách đo được dao động lớn: khoảng 180 m ở đoạn qua Thôn Chùa trong khung 06, chỉ còn chừng 30 tới 50 m ở đoạn qua Yên Xuân trong khung 11, và có điểm hai trục cắt nhau ngay gần hồ Cửa Khâu. Quan hệ này tạo ra một nghịch lý: tuyến metro sẽ phục vụ đúng dải dân cư mà tuyến buýt trên tỉnh lộ đang phục vụ, tức có sẵn nhu cầu, nhưng đồng thời cạnh tranh trực tiếp với chính tuyến buýt đó thay vì bổ sung cho nó.

Đại lộ Thăng Long: trục nối về trung tâm và cũng là hành lang của điểm cắt thứ nhất

Câu hỏi thực tế của người dân là: từ hành lang này về trung tâm Hà Nội đi bằng gì? Hiện tại câu trả lời chỉ có một, là Đại lộ Thăng Long, và bằng đường bộ.

Trên bộ ảnh, đại lộ hiện diện ở các khung 01, 02, 03 với vai trò trục song song, rồi trở lại ở các khung 21 tới 24 với vai trò trục bị cắt ngang. Kết cấu nhìn từ ảnh gồm hai làn cao tốc ở giữa và hai đường gom hai bên, kèm hệ thống cầu vượt và hầm chui tại các nút. Đây là hạ tầng đường bộ cấp cao nhất mà toàn hành lang tiếp cận được.

Phát hiện về hành lang M5 làm cho vai trò của đại lộ này rõ thêm một tầng nữa. Trục đường bộ nối vùng Hòa Lạc về nội thành, và hành lang đường sắt quy hoạch mà M17 cắt qua tại Đồng Trúc, là cùng một hành lang địa lý. Nghĩa là nếu về sau có một tuyến đường sắt đô thị chạy dọc Đại lộ Thăng Long, điểm gặp giữa nó với M17 sẽ nằm đúng ở Đồng Trúc, nơi hiện đã có cầu, cầu vượt, hầm chui, chợ, khu dân cư và một dự án nhà ở xã hội.

Một điều bộ ảnh không trả lời được: khoảng cách từ hành lang M17 tới ga metro đang vận hành gần nhất của Hà Nội. Không khung ảnh nào chứa một điểm nào của mạng lưới đang vận hành, nên cự ly đó không đo được bằng thanh tỷ lệ. Điều nói được chắc chắn là hành lang nằm ở đầu tây của Đại lộ Thăng Long, phía Hòa Lạc, và chiều dài đại lộ từ vành đai 3 tới Hòa Lạc là khoảng gần ba mươi cây số theo tài liệu đã công bố rộng rãi. Con số ấy là kiến thức tham khảo, không phải kết quả đo trên ảnh, và bài viết ghi rõ như vậy để người đọc phân biệt.

Hệ quả thực tế rất lớn. Một hành khách muốn đi từ Tân Xã về trung tâm ngày hôm nay sẽ phải: đi tới hành lang M17, di chuyển trên tuyến vòng cung tới nút Đồng Trúc, chuyển sang phương tiện đường bộ, rồi đi tiếp gần ba mươi cây số. Chuỗi đó có ba lần đổi phương tiện, và kinh nghiệm vận tải hành khách công cộng cho thấy mỗi lần đổi làm giảm đáng kể tỷ lệ người chọn sử dụng.

M17 trong tương quan cả mạng lưới: hành lang biệt lập thứ nhì

Hành lang	Số điểm cắt	Chiều dài hành lang	Điểm cắt trên mỗi 10 km
M8	29	178,5 km	1,6
M10	22	47,2 km	4,7
M4	21	62,3 km	3,4
M5	20	72,2 km	2,8
M7	20	48,2 km	4,1
M11	13	29,5 km	4,4
M9	7	45,8 km	1,5
M18	6	28,9 km	2,1
M17	2	22,6 km	0,9
M12	1	23,5 km	0,4

Bảng rút gọn trên xếp M17 gần đáy trên cả hai thước đo. Về số tuyệt đối, hai điểm cắt là ít thứ nhì trong mười bảy hành lang. Về mật độ, chưa tới một điểm cắt trên mỗi mười cây số, so với 4,7 của M10 hay 4,4 của M11. Cần lưu ý M11 có chiều dài xấp xỉ M17 nhưng có mười ba điểm cắt, gấp hơn sáu lần, vì nó chạy trong vùng đã đô thị hóa còn M17 chạy vòng ngoài rìa tây.

Một chi tiết nữa làm tình trạng biệt lập nặng thêm: trong hai điểm cắt của M17, một điểm nằm đúng tại đầu mút. Điểm cắt ở đầu mút có giá trị khai thác khác hẳn điểm cắt ở giữa tuyến, bởi hành khách tới đó là đã đi hết tuyến. Xét theo nghĩa vận hành, M17 chỉ có đúng một điểm gặp hành lang khác nằm trong lòng tuyến, là nút Đồng Trúc ở km 16,6.

Hệ quả đầu tư của một tuyến gần như tách khỏi mạng

Thứ nhất, hiệu ứng mạng rất mỏng. Giá trị của một tuyến đường sắt đô thị tăng theo số điểm đến mà hành khách tới được bằng một vé với ít lần đổi tàu. Với hai điểm cắt, trong đó một nằm ở đầu mút, tập chuyến đi mà M17 phục vụ vẫn chủ yếu nằm trong nội bộ hành lang của nó, tức các chuyến trong vùng Hòa Lạc giữa nơi ở ở Tân Xã, Hạ Bằng, Đồng Trúc và nơi làm việc trong Khu công nghệ cao.

Thứ hai, phải tự có depot và xưởng bảo dưỡng. Các tuyến trong cùng một mạng thường chia sẻ depot, xưởng sửa chữa lớn và kho phụ tùng. Một tuyến chỉ chạm mạng tại hai điểm, mà cả hai đều chưa chắc có ga chuyển, khó chia sẻ được các hạng mục này. Hồ sơ hiện tại không có vị trí depot nên bài viết không suy đoán địa điểm, chỉ nêu rằng khoản chi này gần như bắt buộc.

Thứ ba, khó dùng chung đoàn tàu. Khi các tuyến có thể cho tàu chạy sang nhau, đơn vị vận hành điều phối được đoàn tàu theo giờ cao điểm từng hướng. Tuyến gần như đứng riêng phải giữ đủ đoàn tàu dự phòng cho chính mình kể cả trong giờ thấp điểm.

Thứ tư, khó chia sẻ hệ thống vé và điều độ. Trung tâm điều độ, hệ thống bán vé tự động và hệ thống thông tin hành khách đều có chi phí cố định lớn, chia cho một tuyến sẽ đắt hơn nhiều so với chia cho cả mạng.

Thứ năm, lưu lượng dự báo thấp hơn. Ba khối việc làm chính đều nằm cách hành lang từ tám trăm mét tới một cây số rưỡi, và khả năng nối vào mạng lõi phụ thuộc vào một tuyến khác chưa hình thành. Đây là thông số quyết định tính khả thi tài chính của bất kỳ dự án đường sắt đô thị nào.

Thứ sáu, rủi ro thứ tự ưu tiên. Trong một chương trình đầu tư có nhiều tuyến cạnh tranh nguồn lực, tuyến tạo hiệu ứng mạng lớn nhất thường được làm trước. Một hành lang xếp thứ mười sáu về số điểm cắt, phục vụ vùng ngoại vi, có xu hướng nằm ở nhóm sau. Với người mua bất động sản đón đầu, đây là rủi ro tiến độ cụ thể nhất và ít được nói tới nhất.

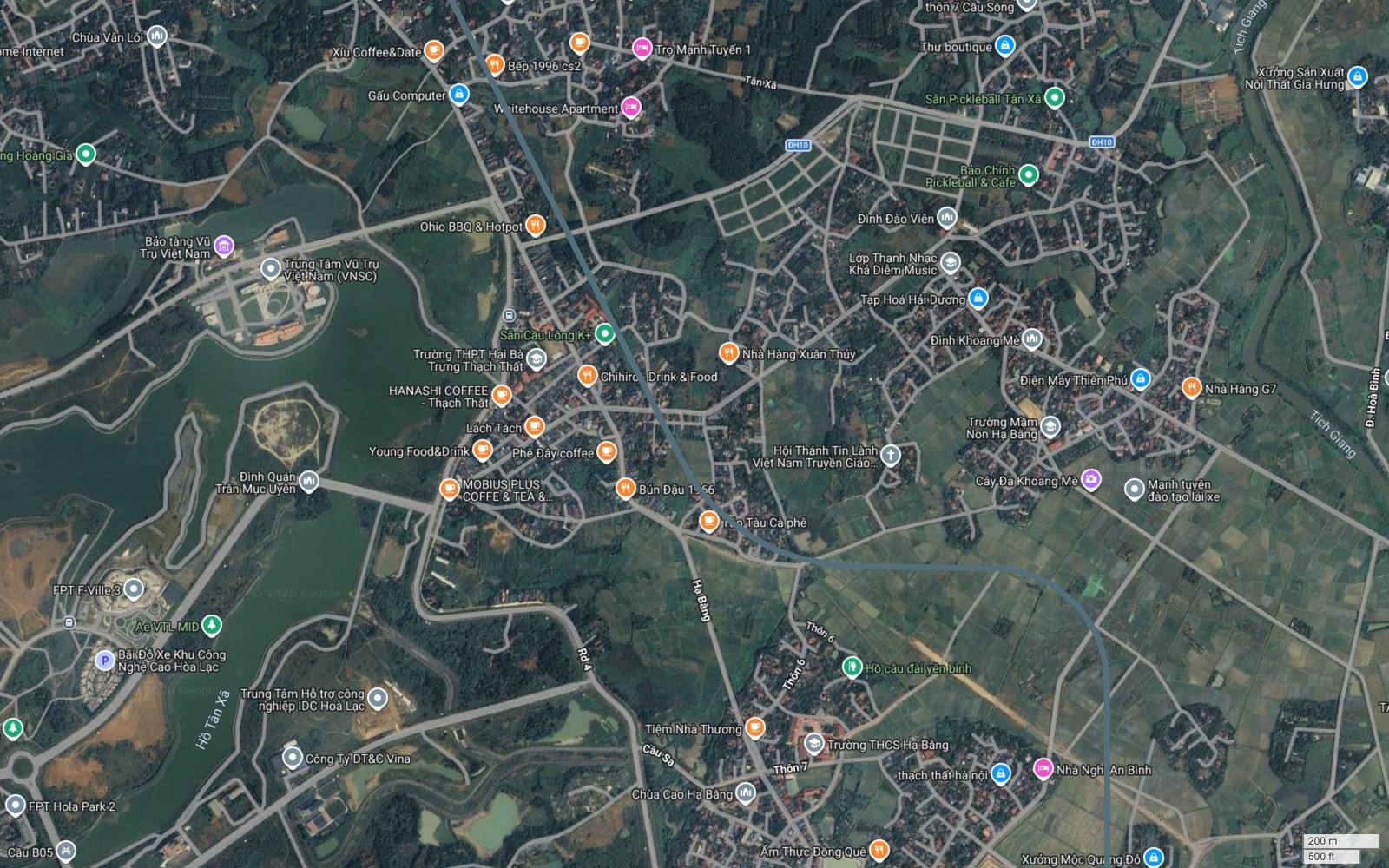

Khung 28 minh họa vấn đề lưu lượng bằng con số đo được. Trung tâm Vũ trụ Việt Nam cách tim tuyến khoảng tám trăm mét, FPT F-Ville 3 khoảng một cây số sáu, hồ Tân Xã khoảng một cây số rưỡi. Ngay cả cụm Đại học Quốc gia ở đầu nam tuyến, gồm Trường Đại học Công nghệ và Trường Đại học Việt Nhật trong các khung 01 và 02, cũng cách hành lang khoảng một cây số rưỡi. Không có khối phát sinh chuyến đi lớn nào nằm trong bán kính năm trăm mét từ tim tuyến. Đây là điểm yếu kỹ thuật nghiêm trọng ngang với việc thiếu điểm cắt, bởi nó ảnh hưởng tới chính lõi khách hàng của tuyến.

Bốn kịch bản để M17 thôi nằm biệt lập

Phần này là phân tích của người viết, không dựa trên tài liệu quy hoạch nào đã công bố.

Kịch bản một: hành lang M5 được triển khai và bố trí ga tại Đồng Trúc. Đây là hướng khả thi nhất về mặt hình học, vì hai hành lang đã cắt nhau sẵn tại một vị trí có đủ hạ tầng vượt, dân cư và quỹ đất. Điều kiện là cả hai tuyến phải cùng đặt ga tại đó và cùng bố trí cao độ cho phép chuyển tàu. Cần nhắc lại: hồ sơ không có ga, nên đây thuần túy là giả định.

Kịch bản hai: khai thác điểm cắt với hành lang M8 tại đầu mút phía bắc. M8 là hành lang có mức kết nối cao nhất bộ dữ liệu với hai mươi chín điểm cắt. Nối được vào nó nghĩa là M17 gián tiếp chạm tới phần lớn mạng lưới. Nhược điểm là điểm gặp nằm đúng ở đầu mút, nên mọi hành khách muốn dùng kết nối này đều phải đi hết chiều dài tuyến.

Kịch bản ba: xây hệ buýt nhanh chạy trên Đại lộ Thăng Long làm cầu nối tạm. Chi phí thấp hơn nhiều, triển khai nhanh hơn, và có thể làm trước để kiểm chứng nhu cầu thật trước khi cam kết vốn cho đường sắt. Đây là hướng thực dụng nhất trong giai đoạn khi M17 còn ở mức hồ sơ tham khảo.

Kịch bản bốn: chấp nhận vận hành như một tuyến nội vùng. M17 phục vụ riêng các chuyến đi trong khu vực Hòa Lạc, Thạch Thất, Quốc Oai, với quy mô đoàn tàu nhỏ hơn và tần suất thấp hơn. Kịch bản này có chi phí thấp nhất nhưng cũng cho giá trị bất động sản thấp nhất, vì tuyến ít mở ra khả năng tiếp cận nội thành.

Những gì dữ liệu này không trả lời được

Một là ga và khả năng chuyển tàu. Không có ga nào trong dữ liệu, cho bất kỳ tuyến nào. Hai hành lang cắt nhau trên bản đồ không đồng nghĩa với việc hành khách chuyển được tàu tại đó.

Hai là cao độ. Không có phân định ngầm và trên cao, nên không biết hai hành lang gặp nhau ở cùng cao độ hay ở hai cao độ khác nhau.

Ba là số hiệu tuyến chính thức. Cách đánh số trong hồ sơ tham khảo này có thể khác cách đánh số trong quy hoạch chính thức. Không thể mặc định M5, M8 hay M17 tương ứng với tuyến số 5, số 8 hay số 17 trong bất kỳ văn bản nào.

Bốn là kế hoạch xe buýt gom. Ảnh cho thấy các điểm dừng xe buýt hiện có, nhưng không cho biết tuyến nào, tần suất bao nhiêu và có điều chỉnh khi metro vận hành hay không.

Năm là mốc thời gian. Không có mốc khởi công, không có tiến độ, không có quyết định đầu tư trong dữ liệu nguồn.

Câu hỏi thường gặp

Tuyến metro số 17 cắt qua những hành lang metro nào?

Tính giao cắt hình học giữa tim tuyến M17 và tim tuyến của mười sáu hành lang còn lại trong cùng bộ dữ liệu, M17 cắt đúng hai hành lang. Điểm thứ nhất là hành lang M5, tại toạ độ 20,989135 và 105,566371, nằm ở khoảng km 16,6 tính từ đầu tuyến. Điểm thứ hai là hành lang M8, tại toạ độ 21,033325 và 105,545579, nằm ở cuối tuyến. Cả hai đều thuộc nửa sau hành lang, nghĩa là hơn mười sáu cây số đầu tiên của tuyến không cắt hành lang nào.

Hai điểm cắt đó có phải là ga chuyển tàu đã quy hoạch không?

Không. Đây là giao cắt của hai đường vẽ trên bản đồ quy hoạch tham khảo, không phải ga chuyển tàu. Hồ sơ gốc không có nhà ga cho bất kỳ tuyến nào trong số mười bảy hành lang. Hai hành lang cắt nhau trên bản đồ hoàn toàn có thể được thiết kế ở hai cao độ khác nhau và không có lối chuyển tàu. Việc có đặt điểm chuyển tuyến tại đó hay không là phân tích của người viết, không phải dữ liệu.

Vì sao ba mươi khung ảnh vệ tinh chỉ thấy một vạch tuyến duy nhất?

Vì bộ ảnh được chụp ở chế độ chỉ bật riêng tuyến M17 và tắt toàn bộ mười sáu hành lang còn lại, để người đọc theo dõi được một tuyến liền mạch. Việc không nhìn thấy tuyến khác trong ảnh là hệ quả của cách chụp, không phải bằng chứng rằng thực địa không có hành lang nào khác. Các điểm cắt nêu trong bài được xác định bằng phép tính hình học trên dữ liệu gốc chứ không bằng cách nhìn ảnh.

Điểm cắt hành lang M5 nằm ở vị trí nào trên thực địa?

Nằm đúng tại nút Đồng Trúc trên Đại lộ Thăng Long, thấy trong khung ảnh 22. Quy đổi toạ độ điểm cắt ra vị trí điểm ảnh trong khung, điểm cắt lệch chưa tới bốn mươi mét so với vị trí tim tuyến M17 băng qua đại lộ, tức nằm trong sai số đọc ảnh. Đo bằng thanh tỷ lệ, vị trí này cách Trạm BTN 703 khoảng một trăm tám mươi mét về phía tây và cách cửa hàng xăng dầu Petrolimex số 32 khoảng ba trăm mét về phía đông.

Vì sao điểm cắt hành lang M8 lại đáng chú ý?

Vì nó trùng với chính đầu mút phía bắc của tuyến. Đo lại trên polyline tim tuyến, toạ độ điểm cắt M8 trùng đúng đỉnh cuối cùng của M17, sai lệch bằng không. Nói cách khác, tuyến không dừng lại một cách ngẫu nhiên mà dừng đúng chỗ gặp một hành lang quy hoạch khác, và điểm dừng đó lại nằm sát mép tỉnh lộ ĐT420. Đây là lập luận mạnh nhất cho giả thiết rằng đầu mút phía bắc được đặt có chủ đích.

Người viết đo khoảng cách trên ảnh bằng cách nào?

Mỗi khung ảnh có một thanh tỷ lệ ở góc dưới bên phải, ghi 200 m. Trên ảnh gốc kích thước 3200 nhân 2000 điểm ảnh, thanh tỷ lệ đó dài đúng 179 điểm ảnh, tương đương một điểm ảnh khoảng 1,115 mét. Toàn bộ ba mươi khung được chụp ở cùng một mức phóng nên tỷ lệ này áp dụng đồng nhất. Mọi cự ly nêu trong bài đều đo bằng thang này, sai số vào khoảng vài chục mét.

So với các tuyến khác thì M17 kết nối nhiều hay ít?

Rất ít. Trong ma trận giao cắt của cả mười bảy hành lang, M8 có hai mươi chín điểm cắt, M10 có hai mươi hai, M4 có hai mươi mốt, M5 và M7 mỗi tuyến có hai mươi. M17 chỉ có hai điểm cắt, đứng thứ mười sáu, chỉ hơn M12 với một điểm cắt duy nhất. Nói cách khác, M17 là hành lang biệt lập thứ nhì trong toàn bộ mạng lưới tham khảo này.

Một tuyến metro gần như tách khỏi mạng lưới thì bất lợi ở chỗ nào?

Bất lợi lớn nhất là mất hiệu ứng mạng. Giá trị của một tuyến đường sắt đô thị tăng theo số điểm đến mà hành khách có thể tới bằng một vé và không quá nhiều lần đổi tàu. Với hai điểm cắt, trong đó một nằm ngay ở đầu mút, tập chuyến đi mà M17 phục vụ vẫn chủ yếu nằm trong nội bộ hành lang của nó. Kéo theo đó là bốn hệ quả: phải tự có depot, phải tự có xưởng bảo dưỡng, khó dùng chung đoàn tàu, và khó chia sẻ hệ thống vé cùng trung tâm điều độ.

Trong bức tranh quy hoạch Vùng Thủ đô, các dự án đô thị như Forestia Park là những cái tên đáng theo dõi dọc các hành lang hạ tầng lớn.

Trong bức tranh quy hoạch Vùng Thủ đô, các dự án đô thị như Forestia Lake là những cái tên đáng theo dõi dọc các hành lang hạ tầng lớn.

Tổng kết

Trên 22,6 km hành lang, tuyến metro số 17 cắt đúng hai hành lang quy hoạch khác. Điểm cắt với hành lang M5 nằm ở km 16,6, trùng đúng nút Đại lộ Thăng Long tại Đồng Trúc. Điểm cắt với hành lang M8 nằm ở cuối tuyến, trùng đúng đầu mút phía bắc ở Bình Yên, sát mép tỉnh lộ ĐT420. Hơn mười sáu cây số đầu tiên, chiếm khoảng ba phần tư chiều dài tuyến, không cắt hành lang nào.

Hai điểm cắt này là chỗ hai đường vẽ trên bản đồ quy hoạch gặp nhau, không phải ga chuyển tàu đã quy hoạch. Hồ sơ gốc không có nhà ga cho bất kỳ tuyến nào, nên mọi suy luận về khả năng chuyển tuyến tại đó là phân tích chứ không phải dữ liệu.

Xét trong cả mạng lưới tham khảo mười bảy hành lang, M17 đứng thứ mười sáu về số điểm cắt, chỉ hơn M12. Với chưa tới một điểm cắt trên mỗi mười cây số, và với một trong hai điểm cắt nằm ngay ở đầu mút, tuyến này gần như đứng riêng. Hệ quả là mất hiệu ứng mạng, phải tự lo depot và bảo dưỡng, khó chia sẻ đoàn tàu và hệ thống vé, lưu lượng dự báo thấp, cùng nguy cơ bị xếp sau trong thứ tự ưu tiên đầu tư.

Điểm sáng duy nhất, và nó đáng kể, là vị trí của điểm cắt thứ nhất. Nút Đồng Trúc đồng thời là điểm cắt hạ tầng nặng nhất tuyến, là nơi có cầu, cầu vượt và hầm chui sẵn trong bán kính hơn một cây số, là nơi có chợ và khu dân cư, và là nơi có một dự án nhà ở xã hội nằm cách tim tuyến chừng tám mươi mét. Nếu M17 có một ngày nào đó thôi biệt lập, gần như chắc chắn nó sẽ bắt đầu từ chỗ này.
